目前分類:顯卡類~維修實例 (21)

瀏覽方式: 標題列表 簡短摘要



客戶:彰化 自送件



品牌型號:NVIDIA GeForce 9800 GX2



維多電腦 發表在 痞客邦 留言(1) 人氣()



客戶:台北 陳先生

品牌型號:蘋果 APPLE MAC PRO A1186 (2.26G) Nvidia 7300GT(P345) 顯卡

故障原因:開機顯卡警告音~開機黑屏~顯卡故障無法開機

維修方向:GPU BGA錫點空焊導致GPU BUS阻抗異常

維多電腦 發表在 痞客邦 留言(0) 人氣()



品牌型號:華碩 ASUS EAH6970/2DI2S/2GD5

故障原因:BGA顯卡晶片代工維修

維修方向:BGA顯卡晶片代工維修



維多電腦 發表在 痞客邦 留言(1) 人氣()



品牌型號:華碩 ASUS ENGTX460 DirectCU TOP/2DI/1GD5

故障原因:BGA回焊作業

維修方向:BGA回焊作業



維多電腦 發表在 痞客邦 留言(0) 人氣()



品牌型號:華碩 ASUS ENGT240/DI/512MD3/A

故障原因:開機畫面破圖~GPU VCORE電壓異常~不定時黑屏

維修方向:依不同製程問題處理



維多電腦 發表在 痞客邦 留言(0) 人氣()



品牌型號:華碩 ASUS EN9800GT TOP HTDP 512M

故障原因:開機顯卡畫面花屏破圖~顯示異常~線條馬賽克~顯卡晶片空焊故障

維修方向:顯卡晶片因長期高溫~導致晶片BGA錫腳氧化空焊及接點阻抗增加



維多電腦 發表在 痞客邦 留言(4) 人氣()



品牌型號:華碩 ASUS EN9800GT TOP HTDP 512MD3

故障原因:開機雪花破圖~條紋馬賽克~於作業系統中顯色異常4位元

維修方向:晶片長期高溫下空焊導致晶片組抗增加~造成顯示異常



維多電腦 發表在 痞客邦 留言(0) 人氣()



品牌型號:繪圖卡 NVIDIA QUADRO FX3800

故障原因:開機抓不到顯卡~一長兩短聲~開機花屏畫面異常~破圖條紋馬賽克

維修方向:GPU因長期高溫造成錫點空焊導致無法正常顯示



維多電腦 發表在 痞客邦 留言(0) 人氣()



品牌型號:華碩 ASUS EN9800GT TOP 512M

故障原因:開機破圖~條紋雪花~黑屏花屏~抓不到顯卡~一長兩短聲~開機沒畫面

維修方向:顯卡晶片因長期高溫造成BGA錫點空焊導致



維多電腦 發表在 痞客邦 留言(10) 人氣()



品牌型號:NVIDIA Quadro FX3400

故障原因:開機破圖~顯示異常~條紋~雪花~無法進作業系統~顯卡無法顯示

維修方向:顯卡BGA空焊導致阻抗增加



維多電腦 發表在 痞客邦 留言(3) 人氣()



品牌型號:技嘉 9800GTX GV-NX98X512H-B

故障原因:開機抓不到顯卡無法開機~開機破圖~條紋~馬賽克~顯卡BGA

維修方向:NVIDIA顯卡晶片因長期高溫BGA空焊導致~破圖~顯是異常問題



維多電腦 發表在 痞客邦 留言(2) 人氣()



品牌型號:FOXCONN 9800GT

故障原因:開機破圖~雪花~條紋~顯示異常~無法進作業系統~進作業系統重開機

維修方向:顯卡晶片重新植球回焊



維多電腦 發表在 痞客邦 留言(8) 人氣()



品牌型號:ASUS EN7300GT

故障原因:開機破圖~雪花~條紋~顯示異常~進作業系統解析度異常

維修方向:顯卡GPU空焊問題



維多電腦 發表在 痞客邦 留言(0) 人氣()



品牌型號:技嘉 GV-RX26P512H

故障原因:顯卡晶片短路導致電腦無法開機

維修方向:更換顯卡晶片



維多電腦 發表在 痞客邦 留言(4) 人氣()



品牌型號:技嘉 GV-NX73T256P-RH

故障原因:開機破圖~雪花破圖~條紋破圖~有時抓不到顯卡

維修方向:靜音版顯卡晶片空焊及錫裂~需重新植球

維多電腦 發表在 痞客邦 留言(0) 人氣()

廠牌型號:技嘉 N66L128DP

故障原因:開機雪花破圖~不開機~顯卡故障無法開機

維修方向:將氧化的錫球重植驗證



上返修台~晶片有點變色

維多電腦 發表在 痞客邦 留言(11) 人氣()

廠牌型號:艾爾莎 ELSA 730GT

故障原因:開機破圖

維修方向:BGA REWORK重植錫球或更換晶片

看一下主角

維多電腦 發表在 痞客邦 留言(0) 人氣()

品牌型號:微星MSI 8500GT 512M

故障原因:開機破圖~且散熱風扇不轉

維修方向:GPU空焊錫裂或顯卡晶片損壞

這片是MSI保內送修回來的~再裝機回客人機子上約四個月變風扇壞掉~"~

當然~顯卡風扇掛了一定是不知道的~就這樣一直到...破圖送修

維多電腦 發表在 痞客邦 留言(0) 人氣()

廠牌型號:微星MSI RX2600 PRO

故障原因:開機雪花破圖~執行遊戲熱當機~畫面定格

維修方向:GPU晶片空焊錫裂~顯卡晶片不良

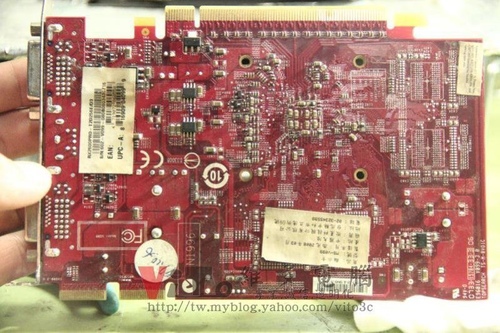

先看一下顯卡

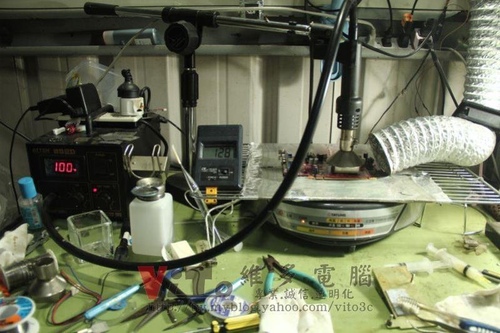

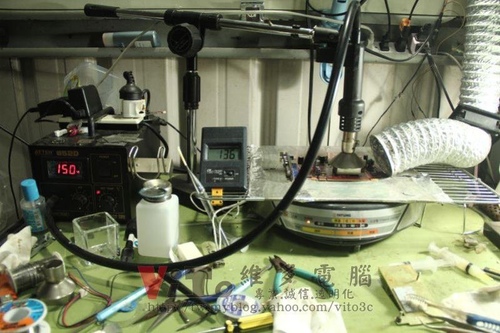

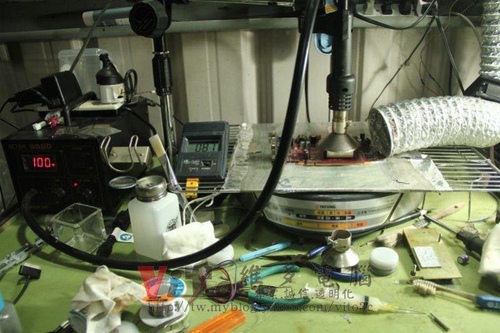

上機拆焊

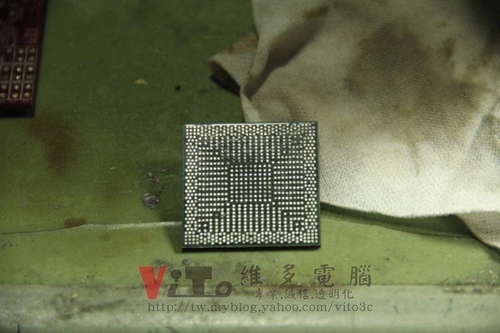

除錫

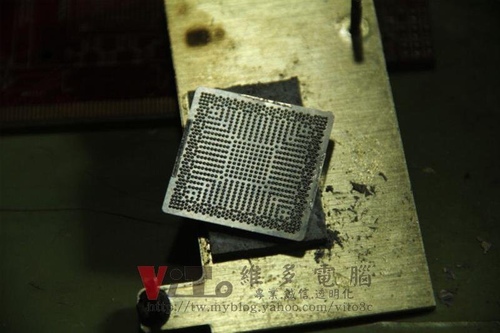

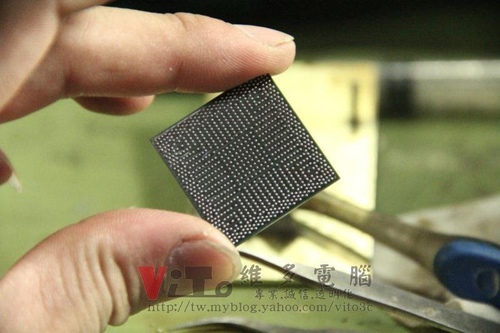

植球

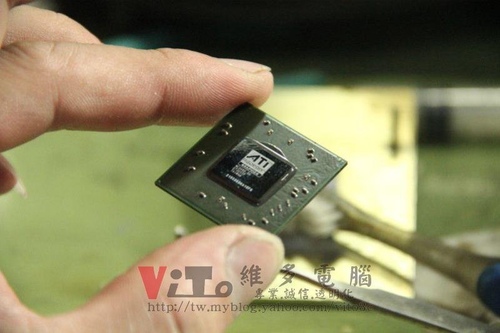

清潔晶片正反面

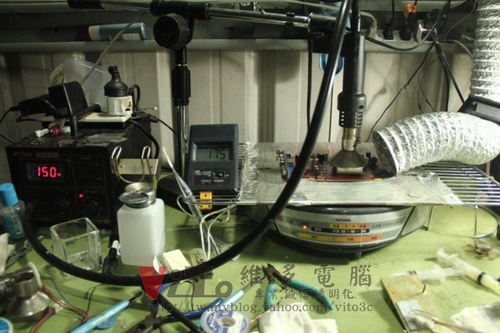

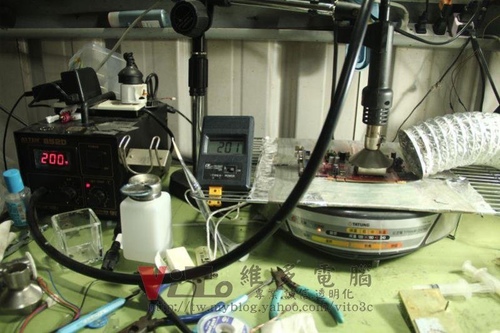

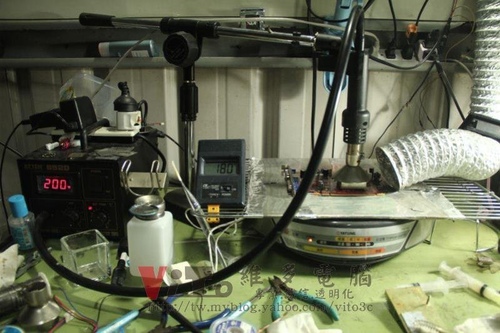

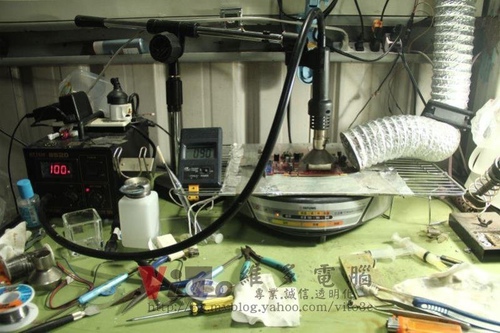

上機回焊~漸調上溫拉出溫度曲線








我目前對溫度係數做一些修正
160>130
190>160
220>190
235~245>200~210(有鉛取晶也包含有鉛植回)
265~275>220~230(無鉛取晶)
下溫265~鐵盤溫度約480~
達鐵盤460度切掉開關~會略微溫升10~20

每個人的風槍及設備皆不同~溫度需要自己抓~在此僅供參考

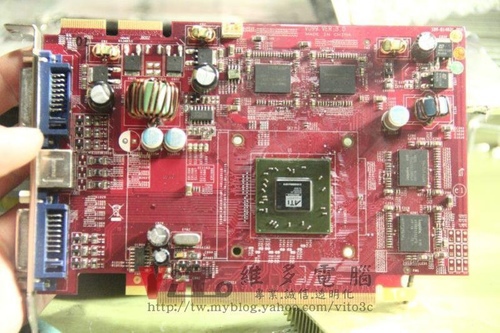

看一下正反面

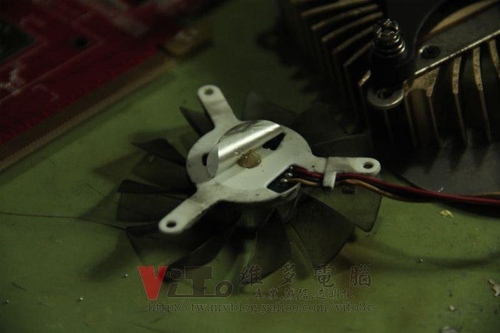

風扇點油~噴霧式黃油

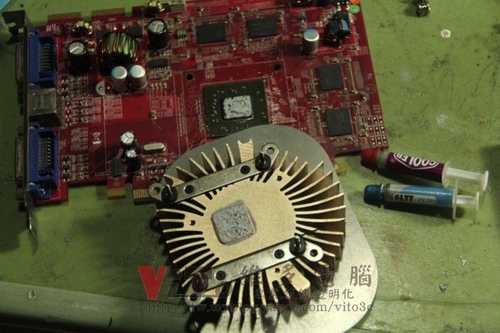

上銅片加壓

銅片不一定各點適用或好用~上了能加壓才有效
小弟修好是包含彈簧扣都一起換掉~免除彈性疲乏的問題
因為散熱高遇熱會呈現水狀~加壓不夠~導熱則會不良

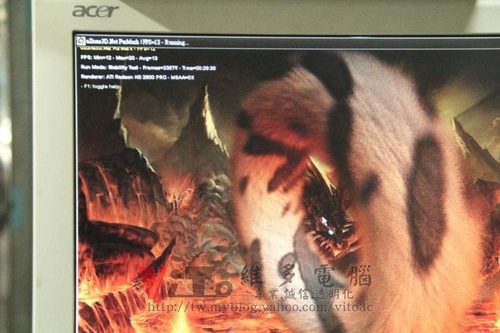

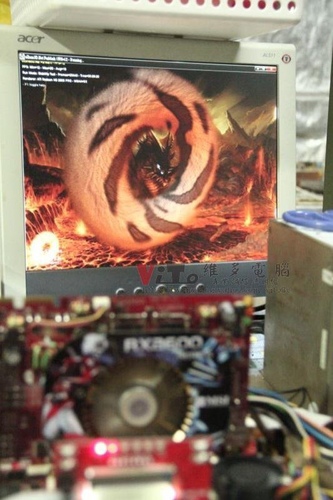

燒機



小弟的建議~不論是土砲還是專用的反修台
一定都會先抓自己機子的溫度係數
如果這部分沒做好筆記跟掌握~再多的板子來做~做得起來只能算運氣

當然~再好的機器~溫度不會掌握~做起來問題也很多~例如:爆板或晶片內傷

但如果拆的點~完工的點~晶片能不能催~重新植球能不能撐~都懂的話
那才真的是抓到能完修多少的百分比

維多電腦 發表在 痞客邦 留言(0) 人氣()

廠牌型號:技嘉GV-RX13P256DE--RH

故障原因:開機破圖~時抓不到顯卡~一長兩短聲

維修方向:GPU空焊錫裂或晶片不良



破圖的靜音板顯卡


晶片色澤略黑


清錫


維多電腦 發表在 痞客邦 留言(0) 人氣()
